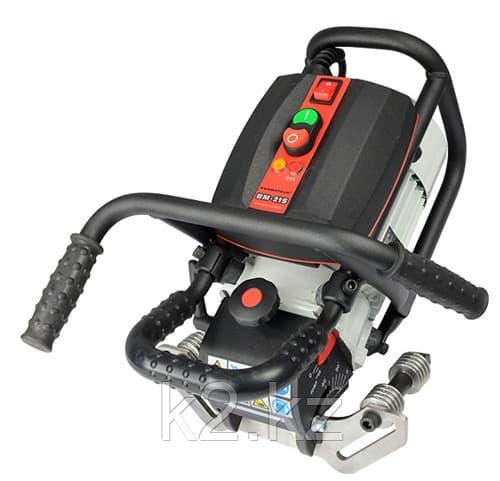

Машина для снятия фаски ВМ-21S

Кромкорез предназначен для обработки кромки листов и труб из нержавеющей стали, позволяет снимать фаску в пределах от 0 до 60 градусов, а также торцевать кромку.

Макс. ширина фаски 21 мм

Углы фаски 0-60°

Снятие фаски с верхнего края

Торцевание

Снятие фаски с внешнего края труб ∅ 150–300 мм (опция ∅ 260–600 мм)

Технические характеристики:

Параметры сети	230VAC/50 Гц
Привод	Электродвигатель с повышенным пусковым током
Мощность	1600 Вт
Частота вращения	1360–1630 об/мин
Cтепень защиты	1Р54
Используемый инструмент	Моноблочная фрезерная головка с 10 TCT пластинами
Скорость обработки	1,5 м/мин
Макс. ширина фаски	21 мм (для угла 45°)
Регулировка угла фаски	0°-60°, а также торцевание
Подача	Ручная
Подавление вибрации	Есть
Общая масса	19,9 кг

Преимущества:

• Новое поколение портативных фаскоснимателей ВМ-21S для обработки кромки листа и труб перед сваркой.
• Мобильность, эргономичность, легкость управления.
• Получение высокого качества обработанной поверхности.
• Возможность торцевания и получения фаски шириной до 21 мм.
• Способность обработки торцов труб диаметром более 160 мм.
• Легкость управления.
• Практически моментальная регулировка рабочих параметров — угла и глубины среза.
• Расширенный рабочий диапазон от 0 до 60 градусов с плавной регулировкой.
• Новая моноблочная фреза с десятью твердосплавными пластинами, значительно улучшает рабочий процесс
• Быстрая и удобная замена пластин не требующая специнструмента и опыта.
• Одна универсальная направляющая, заменяющая три разных приспособления в BM-20.
• 4 уникальных гасителя вибрации, защищающих оператора и машину от вредной вибрации.

Уменьшение вибрации на 37%! В ВМ-21S используется система гашения вибраций, состоящая из специальных рукоятей с гофрированным покрытием и 4-мя амортизаторами, увеличивающая комфортность работы с машиной. По данным исследований новая антивибрационная система снижает вибрации на 37%.

Описание

Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства. Кромкорез удобен и прост в эксплуатации. Его масса не превышает 20 кг. В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания. Ручка машины выполнена в сложной форме для удобства работы как на листах, так и на трубах.

Кромкорез отлично зарекомендовал себя в работе на многих предприятиях стран СНГ и во всём мире.

Привод кромкореза электрический с повышенным пусковым током. Подключение к сети осуществляется с помощью силового провода с вилкой и заземлением. Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.

В качестве режущего инструмента используется одинарная торцевая фреза, содержащая 10 твердосплавных пластин. Обработка поверхности производится методом встречного фрезерования. Предполагаемый износ пластин наступает после 150 метров погонных в расчете на каждую сторону пластины.

Подготовка к работе

Кромкорез поставляется в готовом для использования состоянии. Единственно необходимая операция — это настройка машины на необходимую ширину среза и регулировка угла фрезерования.

В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется.

Стандартный комплект поставки

Машина для обработки кромки BM-21S поставляется Потребителю в металлическом ящике с полным комплектом ЗИП. В комплект входит:



• Машина ВМ 21S с комплектом пластин – 1 шт.
• Металлический ящик – 1 шт.
• Ключ шестигранный s8 – 1 шт.
• Ключ шестигранный s6 – 1 шт.
• Ключ шестигранный s4 – 1 шт.
• Ключ плоский s12 – 1 шт.
• Отвертка T15x100 – 1 шт.
• Инструкция по эксплуатации – 1 шт.

Аксессуары

Моноблочная фрезерная головка с 10 режущими вставками, фиксируемыми винтами.	Универсальная направляющая из нержавеющей стали для снятия фаски с большинства листов и труб ∅ 150-300 мм Код продукта: PRW-0505-02-00-00-0
	Режущие вставки, по 10 шт. в упаковке Код продукта: PLY-000282	Дополнительная направляющая из нержавеющей стали для труб ∅ 260-600 мм Код продукта: PRW-0505-03-00-00-0
