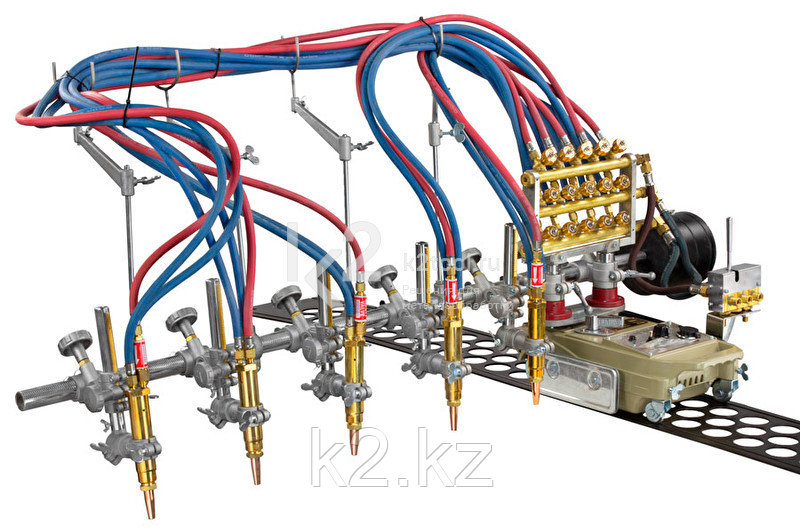

Газорезательная машина Huawei GCD5-100

Газорезательная машина Huawei GCD5-100 - портативная машина, предназначенная для резки листового металла толщиной от 5 до 50 мм на полосы шириной до 1000 мм и снятия V-, Х- и Y-образной фаски под сварку.

Оснащена пятью газокислородными резаками, установленными на самоходной тележке, которые могут работать как вместе, так и раздельно. Для получения заготовок различной ширины расстояние между резаками регулируется.

Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель резака имеет реечный механизм, который позволяет перемещать резак вдоль консоли, регулировать высоту установки резака над поверхностью металла, а также устанавливать угол наклона резака в пределах ±45°. Положение резака фиксируется винтами.

Особенности

• Долговечность и простота эксплуатации.
• Легкий, прочный и компактный корпус.
• Встроенный газораспределитель, обеспечивающий подготовку газокислородной смеси, регулировку мощности и структуры пламени.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
• Аналоговая панель управления, позволяющая регулировать перемещение тележки и работу резака.

Технические характеристики

Комплектация

• Каретка.
• Инструкция по эксплуатации.
• Кабель питания.
• Газовый распределитель с шлангами и 5-ю резаками.
• Разъём подключения к газовому распределителю — 2 шт.
• Набор для очистки отверстий в мундштуках.
• Направляющая.
• Противовес — 2 шт.
• Маятник с направляющей.
• Держатель шлангов — 4 шт.
• Подвижный узел — 5 шт.
• Неподвижный узел — 2 шт.
• Комплект (сопло + мундштук) G03-1 — 5 шт.
• Комплект (сопло + мундштук) G03-2 — 5 шт.
• Комплект (сопло + мундштук) G03-3 — 5 шт.
• Направляющий рельс.
