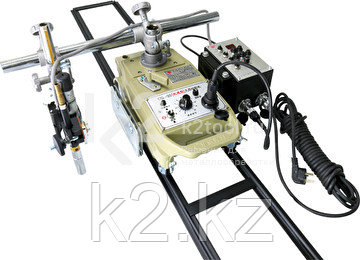

Сварочная каретка Huawei CG1-30SW

Сварочная каретка CG1-30SW маятникового типа с осциллятором предназначена для автоматической сварки горизонтальных швов.

Использование каретки в 1,5 раза увеличивает производительность работ в сравнении с ручной сваркой.

Особенности

• Корпус выполнен из прочного алюминиевого сплава под давлением, что обеспечивает хорошую устойчивость каретки при перемещении.
• Высокая степень автоматизации и простота эксплуатации позволяет быстро освоить управление кареткой.
• Стабильность качества сварки гарантирует идеальный шов без дефектов.
• Реечный механизм держателя позволяет плавно перемещать горелку вдоль консоли, регулировать высоту над поверхностью металла и угол наклона.
• Конструкция простроена на базе CG1-30 и может использоваться как газорезательная машина.
• Направляющие рельсы можно стыковать между собой для увеличения длины сварочного шва.

Технические характеристики

Привод	Двухколесный
Параметры питания	Каретка	220 В, 50 Гц
	Осциллятор	24 В
Горелка	Вертикальный ход	130 мм
	Горизонтальный ход	350 мм
	Угол наклона	±10°
	Угол поворота	360°
	Скорость перемещения	50-750 мм/мин
Осциллятор	Угол колебания	±10°
	Время задержки	0-2,5 сек
	Скорость колебания	0-100 мм/мин
Режимы колебаний
Масса (с осциллятором)	17 кг
Габариты	445×600×260 мм

Направляющие

Комплектация

• Сварочная каретка CG1-30SW.
• Держатель горелки.
• Зубчатая рейка 600 мм.
• Осциллятор (1 м / 5×0,5 мм²).
• Блок управления осцилляцией.
• Блок перемещения горелки по вертикали.
• Блок перемещения горелки по горизонтали.
• Соединительная плата блока осцилляции.
• Кабель питания (8 м / 3×0,75 мм²).
• Кабель подключения блока осцилляции (0,5 м / 2×0,75 мм²).
• Предохранитель 220 В / 3 А, 2 шт.
• Набор шестигранных ключей.
• Направляющий рельс, 2 шт.
• Инструкция по эксплуатации.
